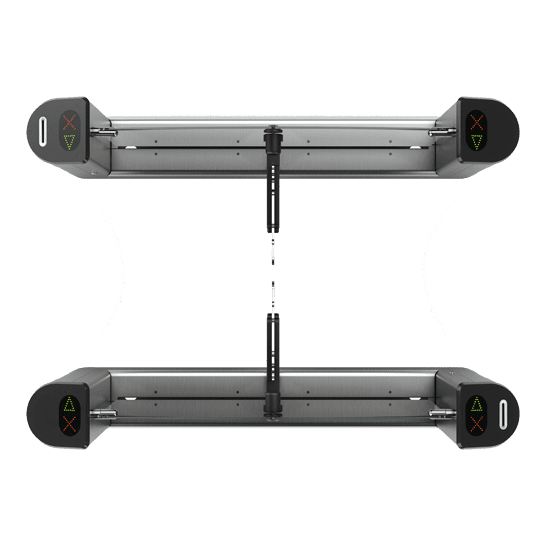

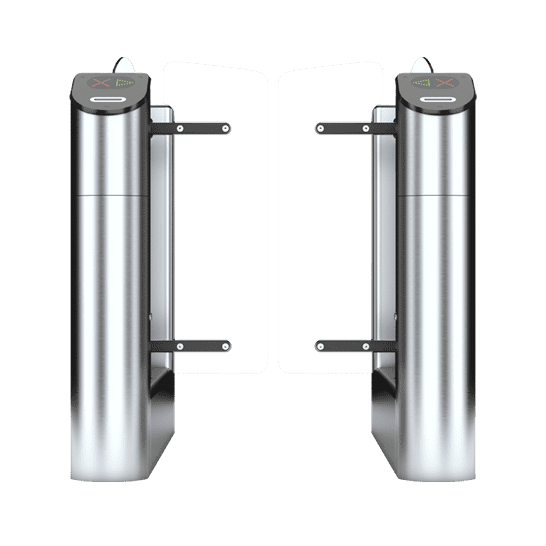

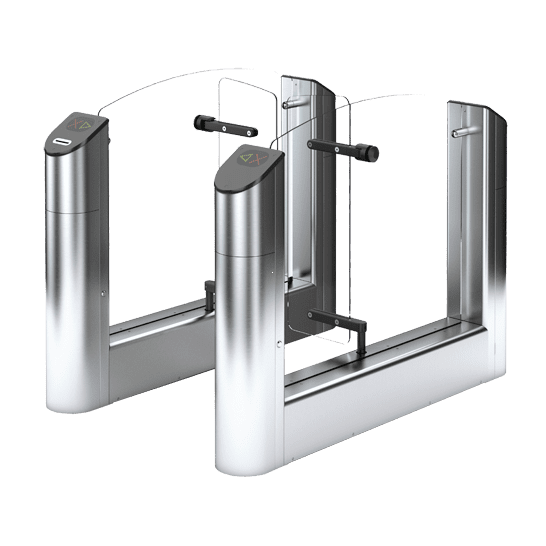

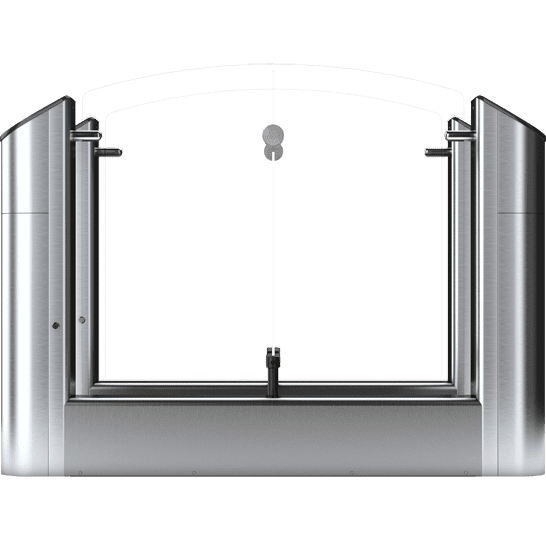

Тумба распашного турникета Oxgard Praktika T-04-SMК-900

Односторонняя тумба распашного турникета Oxgard Praktika T-04-SMК-900 работает автономно от универсального пульта или от контроллера в составе СКУД. Совместима с многими СКУД по сухим контактам, поддерживает импульсный и потенциальный режимы управления. Оборудована распашной створкой шириной 420 мм. Две установленные параллельно тумбы образуют проход шириной 900 мм.

Режимы работы:

• Проход запрещен.
• Разовый проход в любую сторону.
• Свободный проход в любую сторону.

Тумба оборудована картоприемником Oxgard Praktika К-01, изымающим карты временного доступа на выходе. Емкость накопителя, снабженного запираемой дверкой, — 500 карт. Выбор режима работы, переполнения накопителя, выявления не подлежащих изъятию карт и неисправности оптопары сопровождают звуковые сигналы. Питание — 12 В DC. Потребляемый ток в режиме ожидания — 0.2 А, максимальный — 1.5 А. Сторону инсталляции картоприемника выбирает покупатель.

Режимы работы по сигналу картоприемника:

• Ожидание — промежуточный режим.
• Проход по карте постоянного доступа.
• Проход по карте временного доступа с изъятием.
• Накопитель заполнен — до выемки карт проход недоступен для предъявителей гостевых карт.
• Аварийный — при зажатии шторкой карты или постороннего предмета.

Подключение кабелей пульта управления, блока питания, СКУД и ОПС — к объединительной панели, размещенной за съемной крышкой в нижней части основания.

Характеристики:

• Пропускная способность — 30 человек в минуту.
• Автоматическая «антипаника» — прижимание створки к стенке приводом.
• Механическая разблокировка створки при отсутствии питающего напряжения.
• Не более двух подключаемых пультов управления.
• Дублирующая навигация.

Praktika T-04-SMК-900 укомплектована двумя датчиками прохода (вход/выход), панелями индикации из искусственного камня с акриловыми вставками и мнемоническими светодиодными символами разрешения и запрета прохода. Корпус произведен из шлифованной нержавеющей стали, стенка и створка — из закаленного стекла.

Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC. Ток, потребляемый в режиме ожидания, — 0.4 А, прохода — 3 А, максимальный — 5 А. Размер тумбы со створкой в открытом состоянии — 1130×1500×200 мм, в закрытом состоянии — 1130×1500×620 мм. Вес — 113 кг.

Комплектный пульт Oxgard Praktika

Пульт в корпусе из нержавеющей стали оснащен 4-кнопочным блоком клавиатуры и мнемоническими светодиодными индикаторами выбора режима. Поставляется с кабелем подключения длиной 5 м. Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC. Размер — 25×107×107 мм. Вес — 0.5 кг.

• Пропускная способность 30 чел/мин
• Относительная влажность воздуха не более 80 %
• Габариты с створкой «открыто» — 1130×1500×200 мм с створкой «закрыто» — 1130×1500×620 мм
• Напряжение питания номинальное —12 В DC рабочее — 10.8 ~ 13.2 В
• Ширина зоны прохода 900 мм
• Вес 113 кг
• Краткое описание Створка 420 мм До 30 человек в минуту Картоприемник на 500 карт Автоматическая «антипаника» Пульт управления Oxgard Praktika
• Срок службы 8 лет
• Диапазон температур эксплуатации — +1 °C… +40 ºC транспортировки и хранения — +1 °C… +40 ºC
• Ток потребления при номинальном напряжении питания средний ток в режиме ожидания — 0.4 А средний ток в режиме прохода — 3 А максимальный ток потребления — 5 А
• Максимальное количество подключаемых пультов 2
• Емкость накопителя карт 500 карт
