РоЕ-коммутатор «Релион» SW-EXD-A-1G-1/4Poe+/60W

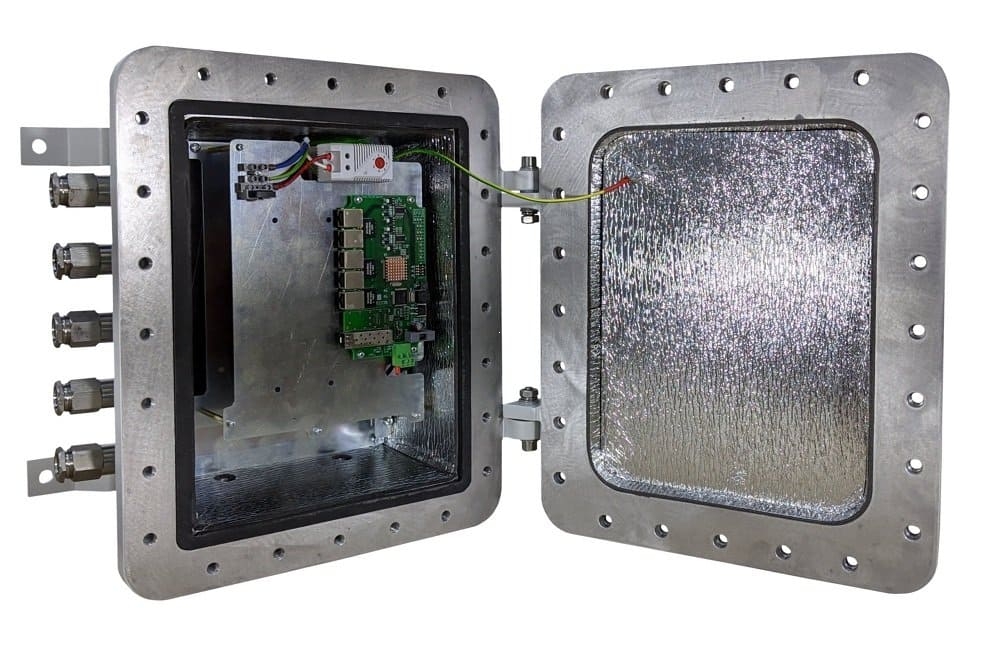

Уличный неуправляемый РоЕ-коммутатор «Релион» SW-EXD-A-1G-1/4Poe+/60W с микроконтроллером, четырьмя РоЕ-портами RJ-45 Fast Ethernet, Uplink-портом RJ-45 Fast Ethernet, SFP-слотом Gigabit Ethernet стабильно работает в широком диапазоне температур –65 ºC... +55 ºC под непосредственным воздействием осадков, во взрывоопасных зонах классов 1, 2, 21, 22. Установлен на монтажной панели — с оптическим кроссом и блоком питания. Корпус изготовлен из алюминиевого сплава, защищен от влаги и пыли по стандарту IP66/68, от взрыва — 1Exd IIC Т5/Т6 Gb (кроме ацетилена), Ex tb IIIC T 85 °C… T 100 °C Db. По периметру крышки проложен уплотнитель, на внутренних поверхностях — фольгированный утеплитель. Предусмотрены система термоконтроля (обогреватель, термостат, предохранитель), холодный старт (предварительный прогрев), защита от высоковольтных (до 6 кВ) импульсов (грозозащита).

Параметры:

• Бюджет PoE — 240 Вт, на порт — до 60 Вт (регулировка DIP-переключателем).
• Сплайс-кассета FT-U-16 на 32 гильзы КДЗС 40/45/60 (стяжки, гильзы, пигтейлы, проходные адаптеры в комплект не входят).
• Топология — «линия», «кольцо», «звезда», «дерево».
• Поддержка Passive PoE, камер с обогревом, термокожухов.
• Размер МАС-таблицы — 8000 адресов.
• Буфер пакетов — 1 Мбит.
• Автоматическое определение скорости передачи, полярности, мощности нагрузки; автосогласование
• Управление потоком (IEEE 802.3x).
• Мониторинг состояния нагрузки и перезапуск зависших устройств.
• Защита от перегрузки, перегрева, переполюсовки, короткого замыкания.
• Индикаторы обмена пакетами, PoE, работы микроконтроллера, питания.
• Дальность уверенной связи по витой паре — 100 м.
• Семь отверстий с резьбой М20×1.5 — для ввода кабелей.

Питание — 100 ~ 240 В AC (встроенный БП). Размер — 440×355×198 мм. Вес — 23 кг. Наработка на отказ — 75 000 ч.

• Функции Auto-Crossover, Auto-Negotiation, Auto-Polarity, режим антизависания
• Стандарты PoE IEEE 802.3af Class A, IEEE 802.3at Class A, В
• Защита IP66/68 (ГОСТ 14254), защита перегрева, перенапряжения, КЗ, переполюсовки, направленных высоковольтных импульсов (6 кВ), взрыва 1Exd IIC Т5/Т6 Gb (кроме ацетилена), Ex tb IIIC T 85 °C… T 100 °C Db
• Рабочие условия –65 °C… +55 °C
• Наработка на отказ 75 000 ч
• Питание AC 220 В
• Материал алюминиевый сплав
• Общее количество портов 6
• Размер таблицы MAC-адресов 8000
• Вес 23 кг
• Краткое описание Бюджет РоЕ 240 Вт 4 RJ-45 РоЕ, SFP, Uplink Система обогрева, холодный старт IP66/68, –65 ºC... +55 ºC, грозозащита Антизависание, автосогласование
• Uplink 1 RJ-45 Fast Ethernet
• Стандарты IEEE 802.1D spanning tree, IEEE 802.1W rapid spanning tree, IEEE 802.1q, IEEE 802.1p, IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• Размер 440×355×198 мм
• Бюджет РоЕ 240 Вт
• Топология «линия», «кольцо», «звезда», «дерево»
• Буфер пакетов 1 Мбит
• Мощность PoE-порта 60 Вт
• Дальность передачи по витой паре до 100 м
• РоЕ-порты 4 RJ-45 Fast Ethernet
• SFP 1 Gigabit Ethernet
