PoE-удлинитель Osnovo TR-IP1PoE (500 м)

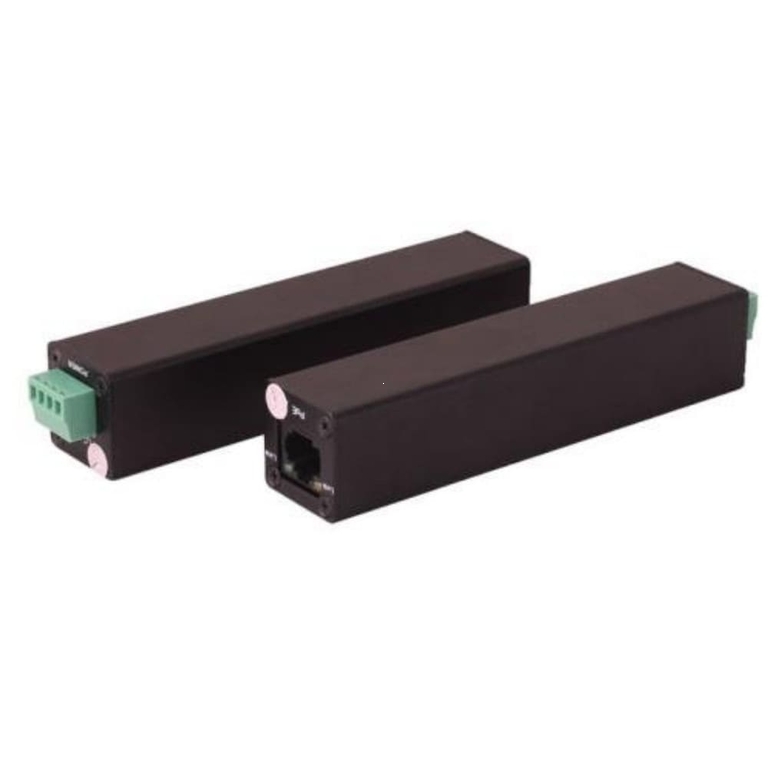

PoE-удлинитель Osnovo TR-IP1PoE (500 м) представляет собой комплект из передатчика и приемника, работающих в паре и предназначенных для увеличения дальности передачи РоЕ до 500 м (с технологией VDSL), а дальности передачи данных — до 600 м (по кабелю 2×1 мм²). Скорость передачи — 100 Мбит/с. Типы кабелей для трансляции: витая пара (Cat5 и выше), коаксиальный RG59 (RG6), телефонный, силовой (2×1 мм²). Бюджет РоЕ — 30 Вт.

Зависимость передаваемой мощности РоЕ и напряжения нагрузки (0.6 А) от расстояния и напряжения БП:

• 100 м при 48 В — 24 Вт, 40 В.
• 100 м при 56 В — 29 Вт, 48 В.
• 300 м при 48 В — 22 Вт, 37 В.
• 300 м при 56 В — 27 Вт, 45 В.
• 500 м при 56 В — 24 Вт, 40 В.

Устройства работают в температурном диапазоне –20 ºС... +60 ºС, корпус соответствует стандарту защиты от пыли влаги IP30.

Функциональность:

• MDI/MDIX (Auto Negotiation) — автоматическое определение типа подключенного сетевого устройства и соответствующего типа кабельного соединения (прямой, кроссовый).
• Поддержка стандартов IEEE 802.3af/at, IEEE 802.3, IEEE1901, CSMA/CA.
• Защита от превышения предельного тока нагрузки и короткого замыкания.
• Электростатическая защита (ESD).
• Быстрое подключение без дополнительных настроек.

Приемник и передатчик оборудованы интерфейсами: RJ-45 и клеммной колодкой (винт-4pin). Предусмотрены LED-индикаторы LINK, наличия и режима питания. Передатчик получает питание от внешнего адаптера DC 48 ~ 56 В (0.8 ~ 1.2 A) или DC 12 В (1 А), приемник — от внешнего адаптера DC12V (1 А) или от передатчика по кабелю. Адаптеры в комплект не входят. Потребляемая мощность каждого устройства — 3.5 Вт. Размер (каждого) — 26×26×123 мм.

• Тип кабеля любой двухжильный кабель
• Назначение PoE-удлинитель
• Дополнительно встроенная электростатическая защита (ESD) блоки питания в комплект не входят
• Рабочие условия –20 °C… +60 °C
• Питание передатчик: DC 12 ~ 56 В приемник: DC 12 В
• Подключение передатчик: вход – RJ-45 (10/100 Base-T), 2 × клм. питание (12 ~ 56 В DC), выход – 2 × клм. (VDSL) приемник: вход – 2 × клм. (VDSL), 2 × клм. питание (12 В DC), выход – RJ-45 (10/100 Base-T + PoE)
• Класс защиты IP30
• Краткое описание FE RJ-45, клеммная колодка Передача РоЕ до 500 м Передача данных до 600 м Бюджет РоЕ 30 Вт. IP30, –20 ºС... +60 ºС
• Максимальное расстояние передачи РоЕ – до 500 м, данные – до 600 м
• Мощность РоЕ 30 Вт
• Стандарт Ethernet 10/100 Base-T
• Количество портов для каждого устройства 1
• Мощность потребления для каждого устройства ≤3.5 Вт
• Размер каждого устройства 26×26×123 мм
