PoE-коммутатор Osnovo OS-44TB1(SW-60812/I)

Osnovo OS-44TB1(SW-60812/I) представляет собой неуправляемый промышленный РоЕ-коммутатор SW-60812/I, встроенный в шкаф уличной станции с оптическим кроссом OS-44TB1.

SW-60812/I

Коммутатор оснащен восемью FE-портами RJ-45 с поддержкой РоЕ, GE Uplink-портом RJ-45, двумя GE-слотами SFP. Укомплектован переключателями режимов Extend Default VLAN и AutoCheck, клеммами для подключения основного и резервного питания (DC 48 ~ 57 В, БП в комплект не входят), реле аварийной сигнализации и заземления, LED-индикаторами тревоги, питания, подачи PoE, подключения устройств к RJ-45 и SFP-слотам.

Функциональность:

• Поддерживаемые стандарты — IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt, IEEE 802.3, IEEE 802.3u,; IEEE 802.3ab, IEEE 802.3x, IEEE 802.3z.
• Пропускная способность матрицы — 7.6 Гбит/с.
• Скорость переадресации пакетов — 1.488 mpps.
• Буфер пакетов — 1 Мбайт.
• Размер таблицы МАС-адресов — 8К.
• Мощность PoE — до 60 Вт на портах 1 и 2, 30 Вт на остальных портах.
• Бюджет PoE — 240 Вт.
• Передача данных на расстояние 250 м за счет снижения скорости до 10 Мбит/с.
• Изоляция портов (VLAN) для защиты от сетевого шторма.
• Режим антизависания Auto-Check (для РоЕ-портов).
• Топологии подключения — каскад, звезда.
• Автоопределение подключаемых РоЕ-устройств.
• Auto MDI/MDIX — автоопределение типа контакта для работы с прямыми и перекрестными кабелями.
• Защита от короткого замыкания и превышения максимального тока нагрузки.

Алюминиевый корпус соответствует стандарту защиты от пыли и влаги IP30, предусмотрена грозозащита (6 кВ). Рабочие температуры — –40 °C... +75 °C. Энергопотребление без РоЕ — 5 Вт. Размер — 165×50×115 мм.

OS-44TB1

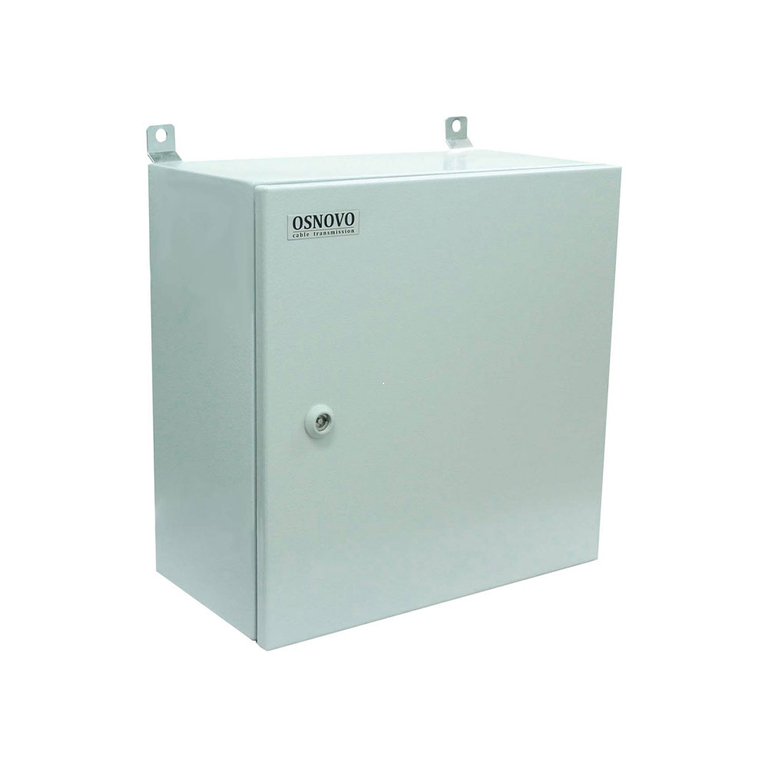

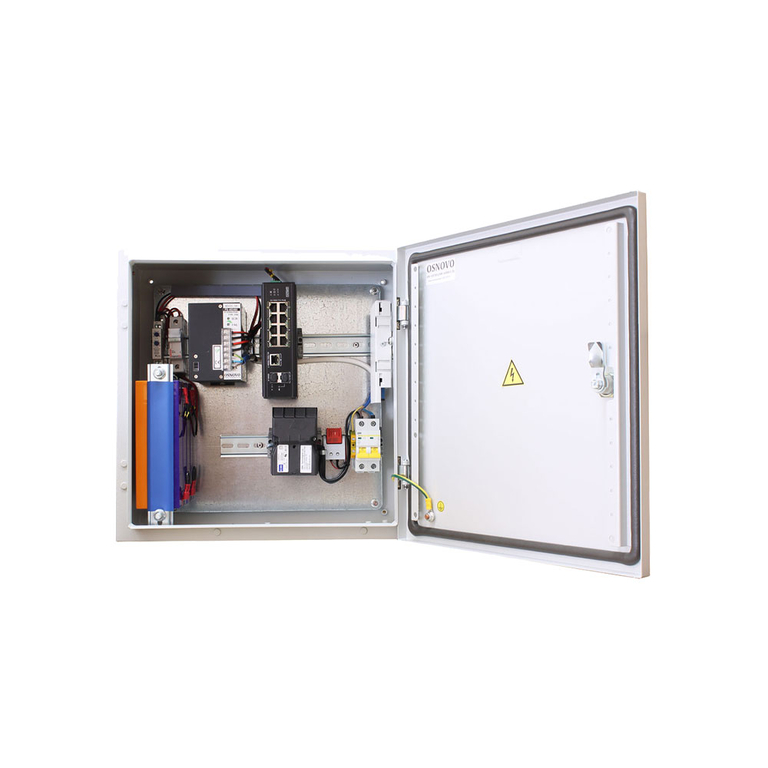

Электротехнический шкаф Osnovo OS-44TB1 защищает оборудование от неблагоприятных погодных условий: корпус соответствует стандарту защиты от пыли и влаги IP66, рабочая температура — –60 °C… +50 °C. Укомплектован обогревателем, поддерживающим температуру внутри шкафа не ниже 0 °C, резервной свинцово-кислотной АКБ емкостью 2.2 А·ч, номинальным напряжением 12 В, блоком питания PS-48240/I, оптическим кроссом с двумя разъемами SC, автоматическим выключателем, двумя DIN-рейками, десятью гермовводами Ø3.6 мм и одним Ø6.4 мм.

Характеристики:

• Ширина — 400 мм.
• Высота — 400 мм.
• Глубина — 210 мм.
• Защита оборудования от перегрузки, КЗ.
• Рабочее напряжение выключателя — 220 В, ток — 10 А.
• Мощность БП — 240 Вт, напряжение — 48 V DC.

Потребляемая мощность обогревателя — 200 Вт. Материал корпуса — металл.

• Порты 8 FE RJ-45 PoE, 2 GE RJ-45 Uplink, 1 GE SFP
• Пропускная способность 7.2 Гбит/с
• Рабочие условия температура — –60 °C… +50 °C, влажность — 0 % ~ 100 %
• Краткое описание 8 FE RJ-45 PoE Бюджет PoE 240 Вт Мощность PoE до 90 Вт 2 GE RJ-45 Uplink, 1 GE SFP Auto MDI/MDIX, Auto-Check IP66, –60 °C… +50 °C
• Скорость пересылки пакетов 1.488 mpps
• Защита от пыли и влаги IP66
• Мощность PoE порты 1 и 2: 90 Втпорты 3 ~ 8: 30 Вт
• Таблица MAC-адресов 8K
• Буфер пакетов 1 Мбайт
