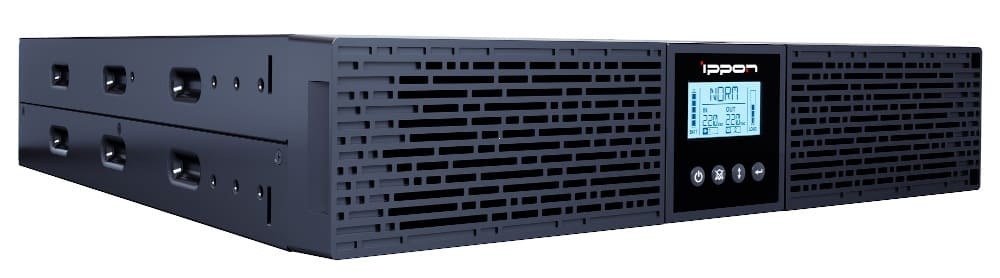

ИБП Ippon Smart Winner II 1500 Euro

Линейно-интерактивный ИБП Ippon Smart Winner II 1500 Euro на четыре устройства (подключение через разъемы с питанием от батареи Schuko CEE 7) поддерживает на выходе напряжение в виде чистой синусоиды (220 В, 230 В или 240 В). Полная мощность — 1500 ВА, активная — 1350 Вт. Разъем входа питания — IEC320-C14.

Режимы:

• Сетевое питание в нормальном диапазоне напряжений — ±20 % от номинального значения, в расширенном — –30 %... +20 %.
• Генераторный — с расширенным диапазоном частоты тока — 40 ~ 70 Гц.
• Питание от батарей (при обесточивании, выходе за пределы регулируемых диапазонов напряжения и частоты тока).
• EPO — аварийное дистанционное отключение нагрузки (отдельный разъем).
• Тестирование АКБ.
• Ожидание — ИБП подключен к электросети, но выключен; аккумуляторы подзаряжаются.

Функциональность

UPS работает от сети при напряжении в пределах: для выхода 220 В — 176 ~ 264 В, 230 В — 184 ~ 276 В, 240 В — 192 ~ 288 В. В зависимости от выбранного номинального напряжения 220 В (230 В, 240 В) AVR стабилизирует уровень выходного напряжения в границах: при Uвх <198 В (207 В, 216 В) повышает на 14 % (1.14×Uвх), при Uвх >233 В (243 В, 254 В) — снижает на 12 % (0.88×Uвх).

Фильтрация, защита, функции:

• Автоопределение частоты сетевого тока.
• Защита от перегрузки в линейном режиме: нагрузка >110 % — отключение через 3 мин., >150 % — 200 мс; в батарейном: >110 % — отключение через 30 с., >120 % — 100 мс.
• Защита от КЗ (ограничение тока и отключение выхода), глубокой разрядки батарей (отключаемая функция Green Power): через 5 мин. после обнаружении нагрузки ниже 5 % от номинала (68 Вт) ИБП отключится, импульсных помех (LC-фильтр и варисторы), высоковольтных выбросов (320 В, 305 Дж, 6.5 кА).
• Горячая замена батарей.
• Smart Battery — контроль и аварийное отключение ПК (через USB-порт и USB-кабель к ПК).
• Холодный старт.
• Автоматические рестарт, последовательная самодиагностика.

Источники резервного питания — 3 последовательно соединенные свинцово-кислотные герметичные батареи емкостью 9 А·ч с переключением в режим питания от аккумуляторов за 2 ~ 6 мс. (стандартное время), 10 мс. (максимальное), 13 мс. (переключение с режима генератора).

Продолжительность автономной работы:

• ПК с 17"-м монитором — 107 мин.
• 30 %-я нагрузка — 20 мин.
• 50 %-я — 10 мин.
• 70 %-я — 5 мин.
• 100 %-я — 3 мин.

Для увеличения срока автономности к ИБП подключают до четырех дополнительных батарейных модулей EBM (в комплект не входят).

Основное

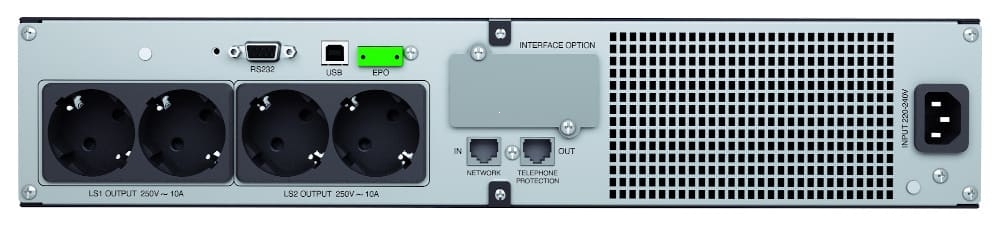

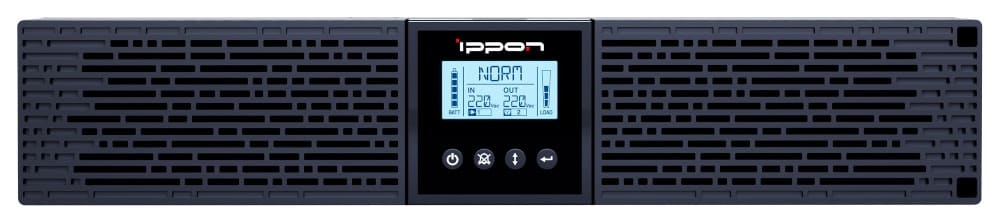

Smart Winner II 1500 Euro поддерживает протокол SNMP, укомплектован слотом для SNMP-карты (в комплект не включена), графическим LCD-дисплеем, четырьмя кнопками настройки и управления, источником аудиосигналов). Интерфейсы: RS-232, сухие контакты, USB, RJ-45, RJ-11. Рабочие температуры — 0 ºС… +40 ºС. Защита от пыли и влаги — IP20. Охлаждение — принудительное (вентилятор, радиаторы). Монтаж — вертикальный в подставки, горизонтальный в 19''-ю стойку (занимает 2 U). Размер — 438×86.5×436 мм, вес — 17.8 кг.

• Тип line-interactive
• Номинальное напряжение 220 В, 230 В, 240 В
• Разъем питания IEC320-C14
• Краткое описание 4 Schuko CEE 7 Нагрузка до 1350 Вт Защита и фильтрация 3 батареи 12 В, 9 А·ч Установка в 19'' стойку
• Вес брутто 19.7 кг
• Вес нетто 17.8 кг
• Степень защиты оболочки IP20
• Время переключения обычно 2 ~ 6 мс максимально 10 мс. максимально в режиме генератора 13 мс
• Размер (Ш×В×Г) 438×86.5×436 мм
• Диапазон напряжения для выхода 220 В: 176 – 264 Vac для выхода 230 В: 184 – 276 Vac для выхода 240 В: 192 – 288 Vac
• Мощность (ВА) 1500 ВА
• Мощность (Вт) 1350 Вт
• Стабильность напряжения ±5 %
• Номинальная частота 50 или 60 Гц
• Стабильность частоты ±0.1 Гц
• Форма напряжения синусоидальный сигнал
• Крест-фактор ≥ 3:1 выходное напряжение батареи
• Линейная нагрузка КНИ (режим батареи) коэффициент нелинейных искажений 10 % до сигнала низкого заряда батареи не превышает 20 % коэффициента нелинейных искажений отключение из-за низкого уровня заряда батареи 1K HV E-model
• Разъемы с питанием от батареи Schuko CEE 7 – 4 шт
• Диапазон частоты 50 Гц (±5 Гц) или 60 Гц (±5 Гц)
• Установленные 12 В/9 А·ч × 3 шт
• Время автономной работы при 30 % нагрузке 20 мин
• Время автономной работы при 50 % нагрузке 10 мин
• Время автономной работы при 70 % нагрузке 5 мин
• Время автономной работы при 100 % нагрузке 3 мин
• От короткого замыкания активное ограничение тока и отключение выхода с помощью прошивки
• От перегрузки в линейном режиме при нагрузке >110 % – выключится по истечении 3 мин.; при >150 % – выключится по истечении 200 мс
• От перегрузки в режиме работы от батареи при нагрузке >110 % – выключится по истечении 30 с.; при >120 % – выключится по истечении 100 мс
• От глубокого разряда батареи при нагрузке менее 5% автоматически выключится через 5 мин – функция активируется/деактивируется пользователем
• Компьютерной сети или телефонной линии порт RJ-45/RJ-11
• Автоматический Регулятор Напряжения (AVR) при Uвх > 233/243/254 В, Uвых=0.88 x Uвх при Uвх < 198/207/216 В, Uвых=1.14 x Uвх
• В линейном режиме >97 %
• В режиме AVR >92 % в режиме понижения, >95 % в режиме повышения
• Связь с ПК USB тип В и RS-232
• Поддерживаемые ОС Windows, Linux, IBM Aix, Sun Solaris, Compaq True6, UnixWare, FreeBSD, HP-UX and MAC (above 10.8)
• Аварийное отключение питания (EPO) да
• Сухие контакты (Dry Contact) да
• Охлаждение принудительное
• Уровень создаваемого шума <45 дБ
• Тепловыделение при питании от сети 109.2 BTU/час
• Тепловыделение при питании от батареи 624.6 BTU/час
• Диапазон температуры 0 ºС… +40 ºC
• Диапазон относительной влажности 0 – 95 % (без конденсации)
• Диапазон высоты над уровнем моря до 1500 м при 0 ºС… +40 ºС, 1501 ~ 3000 м при 0 ºС… +35 ºС
• Интерфейс пользователя ЖК-дисплей
• Универсальный слот для опциональных карт да
