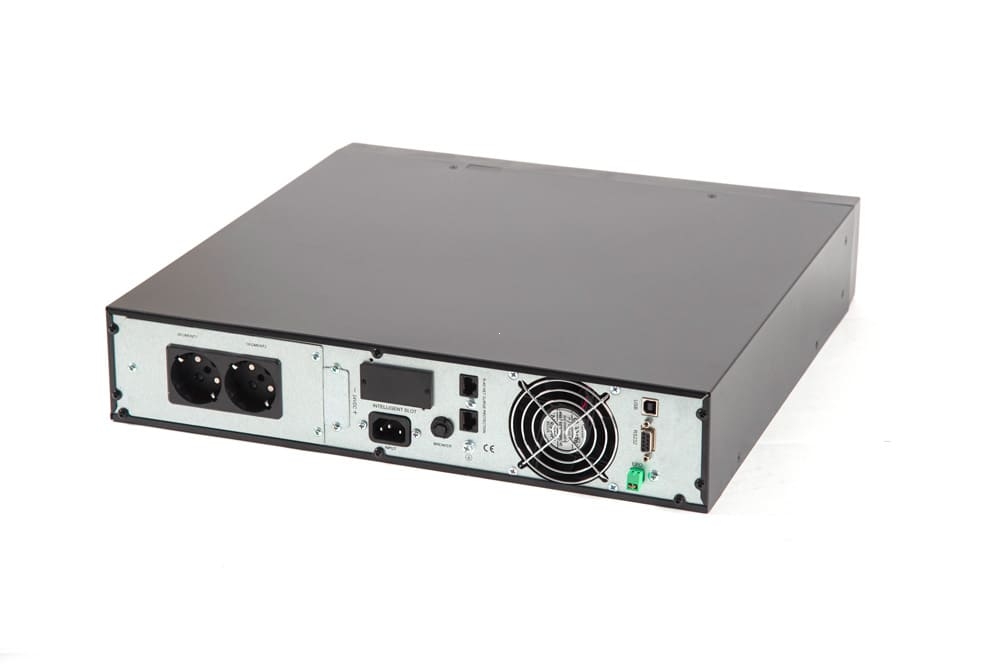

ИБП «Бастион» Skat-UPS 1000 RACK

ИБП «Бастион» Skat-UPS 1000 RACK рассчитан на два потребителя с подключением через розетки Segment-1 (с отключением некритичной нагрузки) и Segment-2. Работает по схеме online — с двойным преобразованием электрического тока (переменный в постоянный и обратно). Выдает выходной сигнал в форме чистой синусоиды. Полная мощность — 1000 ВА, активная — 900 Вт.

Режимы работы ИБП:

• Основной — питание от сети или генератора.
• Резервный — батарейное питание.
• Байпас — питание через обходную цепь: автоматическое шунтирование при выходе ИБП из строя.
• Eco — экономичный, прямое питание потребителей от сети со стабильным напряжением (из схемы исключен инвертор).

Время переключения из основного режима в байпас и Eco — 10 мс., в резервный — без задержки, из Eco в резервный — 10 мс.

Функциональность:

• Питание от сети без переключения на аккумуляторы в диапазоне сетевого напряжения 160 В ~ 290 В (при полной нагрузке).
• Стабилизация выходного напряжения (220 В) при изменении нагрузки от 0 % до 100 % с точностью до ±3 %.
• Автоматический переход к сетевому питанию после возобновления и нормализации сетевого питания.
• Холодный пуск — включение ИБП и подача питания на устройства на заряде АКБ.
• Подавление всплесков высокочастотных и высоковольтных помех.
• EPO — дистанционное отключение питания в случае аварии.
• Защита АКБ от глубокой разрядки — отключение нагрузки при 10 В на клеммах батарей.
• Защита от перегрузок в основном режиме: переход на байпас при нагрузке 108 ±5% ~ 150 ±5% — через 30 с., 150 ±5% ~ 200 ±5% — 0.3 с., более 200 ±5% — 0.02 с.
• Защита от перегрузок в резервном режиме: отключение не критичной нагрузки при 103 ±5% ~ 150 ±5% — через 30 с., 150 ±5% ~ 200 ±5% — 0.3 с., более 200 ±5% — 0.02 с.
• Предстартовое автоматическое самотестирование.

Резервное питание — от двух внешних необслуживаемых свинцово-кислотных батарей 12 В (в комплект не включены). Ток заряда АКБ — не более 6 А. Время автономной работы (от 20 мин. до 32 ч. 20 мин.) зависит от емкости аккумуляторов (от 40 А·ч до 120 А·ч) и подключенной нагрузки — точные данные в таблице характеристик. Предусмотрена горячая замена АКБ.

Skat-UPS 1000 RACK укомплектован ЖК-дисплеем, светодиодными индикаторами, звуковой сигнализацией, зарядным устройством с 3-уровневым режимом заряда для увеличения ресурса АКБ и вентилятором охлаждения. Интерфейсы: двунаправленный RS-232, порт связи USB, два разъема RJ-45, интеллектуальный слот для установки SNMP-модуля или релейного модуля, разъем для подключения устройства EPO.

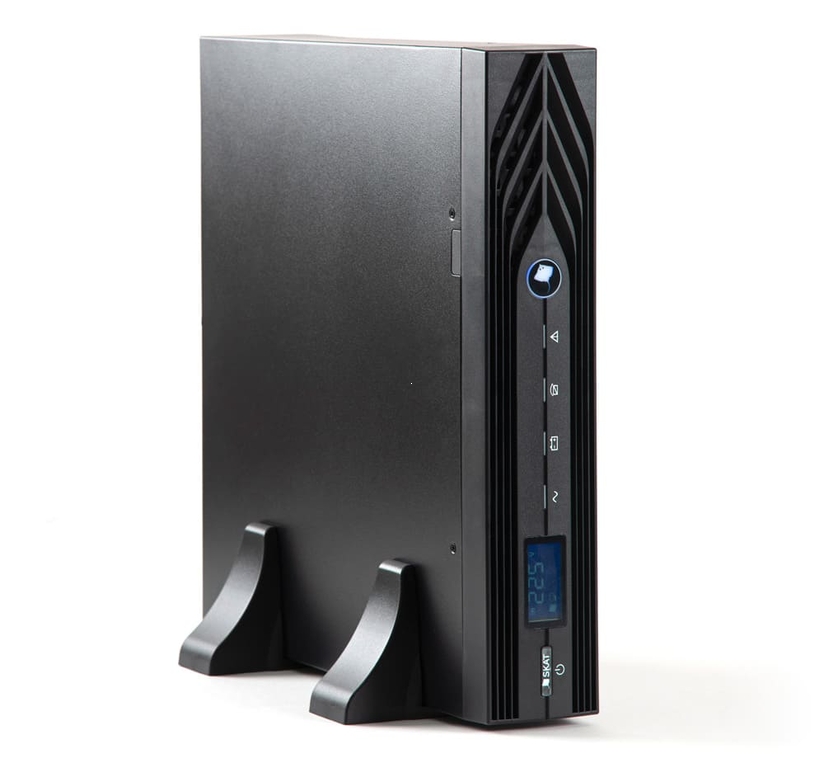

Потребляемая от сети мощность при полной нагрузке — 1300 ВА, без нагрузки и с полным зарядом АКБ — 130 ВА. Рабочие температуры — 0 ºС… +40 ºС. Защита от влаги и пыли — IP20. Универсальное исполнение ИБП: его устанавливают в вертикальном (на основы) и в горизонтальном (в 19" телекоммуникационные шкафы и стойки) положении. Высота корпуса — 2 U. Размер — 440×430×86.5 мм. Вес — 11.5 кг.

Комплектация:

• ИБП Skat-UPS 1000 RACK.
• Кабель сетевой.
• Кабель АКБ.
• Кабель RS-232.
• Перемычка АКБ.
• Пыльники АКБ — 4 шт.
• Комплект пластиковых основ.
• Комплект кронштейнов для установки 19″ стойку (шкаф).
• Карта установки ПО.
• Руководство по эксплуатации.
• Упаковка.

• Количество АКБ 2
• Рабочие температуры 0 ºС… +40 ºC
• Масса брутто 20 кг
• Масса нетто 11.5 кг
• Форма выходного напряжения синусоидальная
• Номинальный ток нагрузки 3.6 А
• Краткое описание На два потребителя Активная мощность 900 Вт Две внешних АКБ (40 ~ 120 А·ч) RS-232, USB, 2 RJ-45, Smart-порт Монтаж вертикально или в 19" стойку
• Размер (Ш×Г×В) 440×430×86.5 мм
• Ток заряда АКБ не более 6 А
• Тип АКБ герметичная свинцово-кислотная необслуживаемая, номинальным напряжением 12 В
• Относительная влажность воздуха при +25 °С 90 %
• Степень защиты оболочкой по ГОСТ 14254-2015 IP20
• Размер упаковки (Ш×Г×В) 520×560×205 мм
• Схемотехника online
• Рекомендуемая емкость АКБ (в комплект не входит) 40 А·ч ~ 120 А·ч
• Входной коэффициент мощности не менее 0.98
• Выходной коэффициент мощности не менее 0.9
• Номинальная выходная мощность (ВА) 1000 ВА
• Номинальная выходная мощность (Вт) 900 Вт
• Диапазон входного напряжения без перехода на питание от АКБ при 100 % нагрузке 160… 290 В
• Номинальная частота входного напряжения (автоопределение) 50/60 Гц
• Диапазон частоты входного напряжения без перехода на питание от АКБ при 100 % нагрузке 45… 55/55… 65 Гц
• Диапазон входного напряжения, в котором изделие может работать в режиме байпас, без отключения нагрузки –45 %; +25 % от Uном
• Номинальное выходное напряжение 220 В
• Статическая точность выходного напряжения при изменении нагрузки в пределах 0… 100 % ±3 %
• Частота выходного напряжения 50 Гц ±0.2 %/60 Гц ±0.2 %
• Максимальный входной ток 4.9 А
• Коэффициент нелинейных искажений выходного напряжения (КИ) линейная нагрузка – 3 % нелинейная нагрузка – 5 %
• КПД при номинальной нагрузке в основном режиме – 90 % в резервном режиме – 85 % в байпасе – 94 % в режиме Eco – 94 %
• Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) 3:1
• Перегрузочные способности в основном режиме (переключение в байпас) <108% — длительно, без перехода в байпас 108 ±5% — 150±5% — через 30 с. 150 ±5 % — 200±5% —через 0.3 с. >200 ±5 % через — 0.02 с
• Перегрузочные способности в резервном режиме (отключение не критичной нагрузки SEGMENT 1) <103% — длительно, без отключения не критичной нагрузки 103 ±5% — 150±5% — через 30 с. 150 ±5 % — 200±5% —через 0.3 с. >200 ±5 % через — 0.02 с
• Время переключения из основного режима в байпас — не более 10 мс. в режим Eco — не более 10 мс. в резервный режим — 0 мс
• Время переключения из режима Eco в резервный режим 10 мс
• Мощность, потребляемая от сети при 100 % нагрузке не более 1300 ВА
• Мощность, потребляемая изделием от сети без нагрузки при полностью заряженной АКБ не более 130 ВА
• Время автономной работы в зависимости от нагрузки и АКБ при 40 А·ч: 100 ВА — 9 ч. 20 мин., 200 ВА — 4 ч., 300 ВА — 2 ч. 20 мин., 400 ВА — 1 ч. 30 мин., 500 ВА — 1 ч. 20 мин., 600 ВА — 1 ч. 10 мин., 700 ВА — 1 ч., 800 ВА — 30 мин., 900 ВА — 25 мин., 1000 ВА — 20 мин. при 65 А·ч: 100 ВА — 16 ч., 200 ВА — 7 ч., 3
• Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокой разрядки АКБ в резервном режиме 10 В
